هر آنچه باید درباره درایر تبریدی بدانید

درایرهای تبریدی یکی از اجزای حیاتی در سیستم‌های هوای فشرده هستند که وظیفه اصلی آن‌ها حذف رطوبت از هوا و افزایش کارایی و طول عمر تجهیزات است. در این مقاله به بررسی جامع و کامل درایرهای تبریدی، عملکرد آن‌ها، اجزا، و اهمیت استفاده از آن‌ها می‌پردازیم. این محتوا به شما کمک می‌کند تا اطلاعات دقیقی در مورد این دستگاه‌ها به دست آورید و در انتخاب و نگهداری آن‌ها بهترین تصمیم را بگیرید.

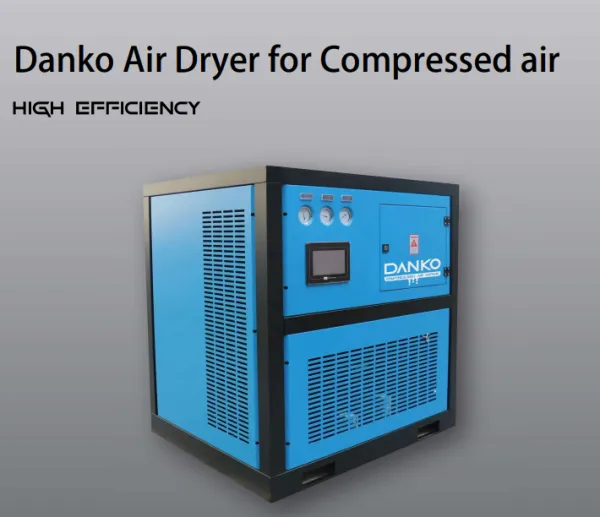

درایر تبریدی چیست؟

درایر تبریدی یک دستگاه است که برای حذف رطوبت از هوای فشرده به کار می‌رود. این دستگاه هوای فشرده را خنک می‌کند تا بخار آب موجود در آن متراکم شده و جدا شود. در این فرآیند، هوای فشرده ابتدا وارد یک مبدل حرارتی می‌شود که دمای آن کاهش پیدا می‌کند. سپس هوای سرد از مبدل حرارتی دیگری عبور می‌کند که باعث کاهش بیشتر دما می‌شود و بخار آب به مایع تبدیل می‌شود. این مایع از سیستم خارج می‌شود و هوای خشک‌شده مجدداً گرم می‌شود تا به دمای مناسب برسد. درایر تبریدی به‌طور ویژه برای جلوگیری از آسیب به تجهیزات پنوماتیکی و خطوط هوای فشرده استفاده می‌شود.

نقطه شبنم درایر تبریدی چیست؟

نقطه شبنم در درایر تبریدی به دمایی گفته می‌شود که در آن بخار آب موجود در هوا شروع به تراکم و تبدیل به مایع می‌کند. این نقطه تعیین‌کننده کارایی درایر در کاهش رطوبت هوا است. هرچه نقطه شبنم پایین‌تر باشد، میزان رطوبت کمتری در هوای خروجی وجود دارد.

عملکرد درایر تبریدی

درایر تبریدی یکی از پرکاربردترین دستگاه‌ها برای حذف رطوبت از هوای فشرده است. این دستگاه با استفاده از سیستم تبرید مشابه یخچال، هوای فشرده مرطوب را خنک کرده و رطوبت آن را به صورت مایع از هوا جدا می‌کند. عملکرد درایر تبریدی در چند مرحله کلیدی اتفاق می‌افتد:

1. خنک‌سازی اولیه: هوای فشرده که معمولاً دمایی بین ۲۰ تا ۳۰ درجه سانتی‌گراد دارد، وارد مبدل حرارتی می‌شود. در این مرحله، هوای گرم ورودی به دلیل مجاورت با هوای سرد خروجی از سیستم، تا حدودی خنک می‌شود.
2. کاهش دما و تبدیل بخار به مایع: هوای فشرده پس از عبور از مبدل حرارتی وارد اواپراتور می‌شود. در این بخش، دمای هوا به حدود ۳ درجه سانتی‌گراد کاهش می‌یابد. کاهش دما باعث تبدیل بخار آب موجود در هوا به مایع می‌شود.
3. جداسازی رطوبت: بخار آب تبدیل به مایع شده و از سیستم از طریق شیر تخلیه برقی خارج می‌شود. این مرحله باعث حذف بیش از ۹۰ درصد رطوبت از هوای فشرده می‌شود.
4. گرم‌سازی مجدد هوای خشک: پس از جداسازی رطوبت، هوای خشک از اواپراتور عبور کرده و در مجاورت هوای گرم وارد شده، دوباره به دمای نرمال خود می‌رسد. در این مرحله، هوای خشک و خالص از دستگاه خارج می‌شود.

درایر تبریدی از یک کمپرسور برای فشرده‌سازی گاز مبرد (معمولاً R134A) استفاده می‌کند. گاز فشرده‌شده به کندانسور منتقل می‌شود و در آنجا خنک شده و به مایع تبدیل می‌شود. سپس این مایع به لوله مویی فرستاده می‌شود که باعث کاهش فشار و دمای آن می‌شود. در نهایت گاز تبدیل‌شده به مایع در مبدل حرارتی با هوای فشرده مرطوب تماس پیدا کرده و تبادل حرارتی انجام می‌شود که موجب کاهش دمای هوای فشرده و جدا شدن رطوبت از آن می‌شود.

در مجموع، عملکرد درایر تبریدی بر اساس خنک‌سازی هوای فشرده و جدا کردن رطوبت از آن است که برای جلوگیری از آسیب به تجهیزات پنوماتیکی و سیستم‌های صنعتی ضروری است.

اجزای درایر

اجزای اصلی یک درایر تبریدی شامل کمپرسور، کندانسور، فیلتر درایر، شیر انبساط یا لوله مویی، اپراتور یا مبدل گرمایی، شیر گاز مبدل گرمایی، و سیستم کنترل است.

اجزا	وظایف
کمپرسور	فشرده‌سازی گاز مبرد و افزایش دما و فشار آن
کندانسور	کاهش دمای گاز فشرده و تبدیل آن به مایع
فیلتر درایر	خشک کردن، پاکسازی مبرد و محافظت از کمپرسور
شیر انبساط	کنترل دبی مبرد، کاهش فشار مبرد از کندانسور به اواپراتور
شیر گازی مبدل گرمایی	کنترل جریان و دمای گاز مبرد
اواپراتور	جذب گرمای محیط و کاهش دمای هوا
مبدل گرمایی	جدا کردن رطوبت از هوای فشرده
لوله مویی	کاهش فشار مبرد و کاهش دمای هوای فشرده
سپراتور	جداسازی روغن و رطوبت از مبرد
میکرو فیلتر	حذف ذرات آلاینده
تابلو برق	نمایش اطلاعات مختلف مانند ولتاژ، جریان، دمای هوای فشرده و وضعیت کارکرد سیستم

ویژگی‌های خشک‌کن هوا

درایرهای تبریدی به دلیل ویژگی‌های منحصر به فرد خود برای بسیاری از کاربردهای صنعتی مناسب هستند. این ویژگی‌ها شامل موارد زیر می‌باشند:

1. کارایی انرژی: درایرهای تبریدی نسبت به برخی انواع دیگر درایرها، مصرف انرژی کمتری دارند که این امر به کاهش هزینه‌های انرژی کمک می‌کند.
2. هزینه عملیاتی پایین: طراحی ساده و نیاز کم به نگهداری موجب می‌شود که این دستگاه‌ها هزینه‌های عملیاتی پایین‌تری داشته باشند.
3. قابلیت اطمینان بالا: با توجه به طراحی ساده و تعداد کم قطعات متحرک، این دستگاه‌ها دارای قابلیت اطمینان بالایی هستند و کمتر دچار خرابی می‌شوند.
4. عملکرد ثابت: در شرایط مختلف محیطی، درایرهای تبریدی عملکرد نسبتاً ثابتی ارائه می‌دهند که این ویژگی برای صنایع مختلف بسیار حائز اهمیت است.
5. نصب و راه‌اندازی آسان: این دستگاه‌ها نیاز به زیرساخت پیچیده ندارند و به راحتی نصب و راه‌اندازی می‌شوند، که این موضوع زمان و هزینه‌های نصب را کاهش می‌دهد.
6. سازگاری با محیط زیست: درایرهای تبریدی با استفاده از مبردهای سازگار با محیط زیست، اثرات زیست محیطی کمتری دارند و به حفاظت از محیط زیست کمک می‌کنند.

با توجه به این ویژگی‌ها، درایرهای تبریدی انتخابی مناسب برای بهبود کیفیت هوای فشرده در سیستم‌های پنوماتیکی و کاهش هزینه‌های مرتبط با نگهداری و تعمیرات تجهیزات می‌باشند.

امکانات درایر تبریدی

درایرهای تبریدی مدرن با امکانات متنوعی عرضه می‌شوند که عملکرد، کارایی و قابلیت کنترل آن‌ها را بهبود می‌بخشد. در ادامه به برخی از مهم‌ترین این امکانات اشاره شده است:

1. سیستم کنترل هوشمند: بسیاری از درایرهای تبریدی پیشرفته دارای سیستم‌های کنترل میکروپروسسوری هستند که امکان تنظیم دقیق پارامترهای عملکردی و بهینه‌سازی مصرف انرژی را فراهم می‌کنند.
2. نمایشگر دیجیتال: این نمایشگرها اطلاعات مهمی مانند دمای نقطه شبنم، فشار کاری، وضعیت عملکرد و کدهای خطا را نمایش می‌دهند.
3. سیستم تخلیه خودکار: این سیستم برای حذف آب جمع شده بدون نیاز به دخالت اپراتور طراحی شده است، که باعث افزایش کارایی و کاهش نیاز به نگهداری می‌شود.
4. قابلیت ارتباط از راه دور: برخی مدل‌ها امکان مانیتورینگ و کنترل از راه دور را از طریق اتصال به شبکه یا اینترنت فراهم می‌کنند.
5. سیستم بای‌پس: این سیستم اجازه می‌دهد که در صورت نیاز به تعمیر یا نگهداری، جریان هوا بدون وقفه ادامه یابد.
6. سیستم حفاظت در برابر یخ زدگی: این سیستم برای جلوگیری از یخ زدگی در شرایط دمایی پایین طراحی شده است، که می‌تواند به اواپراتور آسیب برساند.
7. سیستم بازیافت حرارت: برخی مدل‌ها دارای سیستم بازیافت حرارت هستند که می‌تواند گرمای تولید شده در فرآیند تبرید را برای کاربردهای دیگر مورد استفاده قرار دهد.
8. فیلتراسیون یکپارچه: بعضی از درایرها دارای فیلترهای ورودی و خروجی یکپارچه هستند که کیفیت هوای خروجی را بهبود می‌بخشند.
9. سیستم تنظیم خودکار ظرفیت: این سیستم می‌تواند ظرفیت درایر را بر اساس میزان جریان هوای ورودی تنظیم کند، که باعث صرفه‌جویی در مصرف انرژی می‌شود.
10. سیستم هشدار و عیب‌یابی: این سیستم‌ها می‌توانند مشکلات احتمالی را قبل از وقوع خرابی تشخیص داده و هشدار دهند.

با توجه به این امکانات، درایرهای تبریدی نقش مهمی در بهبود عملکرد سیستم‌های پنوماتیکی و کاهش هزینه‌های نگهداری و تعمیرات دارند. این ویژگی‌ها باعث می‌شوند که درایرهای تبریدی انتخابی مناسب و مقرون‌به‌صرفه برای صنایع مختلف باشند.

کاربردهای درایر تبریدی در صنایع مختلف

درایرهای تبریدی به دلیل توانایی در حذف رطوبت از هوای فشرده، در صنایع مختلفی کاربرد دارند. این دستگاه‌ها نقش حیاتی در حفظ کیفیت و عملکرد تجهیزات ایفا می‌کنند.

صنایع غذایی و آشامیدنی

در این صنایع، درایرهای تبریدی برای جلوگیری از آلودگی رطوبتی در محصولات و تجهیزات استفاده می‌شوند، که باعث حفظ کیفیت محصولات می‌شود.

صنعت داروسازی

در تنظیمات پزشکی و آزمایشگاهی، هوای فشرده خشک و تمیز برای عملکرد قابل اعتماد تجهیزات و نتایج دقیق آزمایش ضروری است. درایرهای تبریدی این نیاز را برطرف می‌کنند.

صنعت خودرو

این دستگاه‌ها برای جلوگیری از آسیب دیدن ماشین‌آلات صنعتی به دلیل وجود رطوبت در هوای فشرده استفاده می‌شوند.

ساخت و تولید

درایرهای تبریدی در این صنعت برای حفاظت از دستگاه‌های پنوماتیک و جلوگیری از آسیب‌های احتمالی ناشی از رطوبت به کار می‌روند.

پتروشیمی

در این صنعت، بسیاری از دستگاه‌ها با هوای فشرده کار می‌کنند و به رطوبت و آلودگی حساس هستند. درایرهای تبریدی کمک می‌کنند تا هوا تمیز و خشک بماند.

نساجی

در صنعت نساجی، نیاز به هوای فشرده و عاری از رطوبت با حداقل خلوص ۹۰٪ است. درایرهای تبریدی این نیاز را برآورده می‌کنند و به حفظ کیفیت فرآیندهای تولید کمک می‌کنند.

نکات لازم برای خرید درایر تبریدی

انتخاب و خرید درایر تبریدی نیازمند دقت و توجه به نکات مهمی است تا محصول خریداری شده نیازهای شما را به بهترین شکل برآورده کند. در اینجا به برخی از مهم‌ترین نکات اشاره می‌کنیم:

1. ظرفیت درایر

ظرفیت درایر که به دبی یا میزان هوای فشرده ورودی به درایر اشاره دارد، باید بر اساس متر مکعب بر دقیقه محاسبه شود. توصیه می‌شود ظرفیت درایر حداقل ۲۰٪ بیشتر از ظرفیت کمپرسور باشد تا عمر طولانی‌تر و کارایی بیشتری داشته باشد.

2. فشار هوای ورودی

میزان فشار هوای ورودی به درایر بسیار مهم است. هرچه فشار ورودی بیشتر باشد، ظرفیت درایر باید کمتر باشد. تولیدکنندگان معمولاً جدول ضرایب موثر فشار را به همراه دستگاه ارائه می‌دهند.

3. دمای نقطه شبنم

دمای نقطه شبنم تعیین‌کننده اندازه درایر مورد نیاز است. هرچه دمای نقطه شبنم بالاتر باشد، درایر کوچک‌تری نیاز است.

4. دمای محیط و دمای هوای ورودی

دمای محیط و دمای هوای ورودی تاثیر زیادی بر انتخاب درایر دارند. اگر دمای محیط یا دمای هوای ورودی بالا باشد، باید درایر بزرگ‌تری انتخاب شود.

5. قیمت و کیفیت

قیمت درایر تبریدی به ظرفیت و مدل آن بستگی دارد. توجه کنید که دستگاهی با قطعات استاندارد و باکیفیت انتخاب کنید، حتی اگر قیمت آن کمی بالاتر باشد. کیفیت بالاتر منجر به عمر طولانی‌تر و کارایی بیشتر می‌شود.

6. افت فشار در سیستم

درایرها معمولاً باعث افت فشار تا ۰٫۳ بار می‌شوند. این به این معنی است که باید کمپرسور را در فشار بالاتری تنظیم کنید که این امر مصرف برق را افزایش می‌دهد. کیفیت درایر تاثیر مستقیم بر میزان افت فشار دارد.

7. سازگاری با فشار کاری کمپرسور

فشار کاری کمپرسور باد باید با فشار کاری درایر تبریدی مطابقت داشته باشد تا کارایی سیستم به حداکثر برسد.

8. توجه به نوع مبرد

مبرد مورد استفاده در درایر باید سازگار با محیط زیست و مطابق با استانداردهای جهانی باشد. استفاده از مبردهای بدون CFC مانند R134a یا R410A رایج است.

9. سیستم کنترل و مانیتورینگ

درایرهای پیشرفته دارای سیستم‌های کنترل هوشمند، نمایشگر دیجیتال و هشدارهای خودکار هستند که امکان نظارت دقیق بر عملکرد دستگاه را فراهم می‌کنند و هزینه‌های نگهداری را کاهش می‌دهند.

10. سهولت نصب و نگهداری

درایری را انتخاب کنید که نصب و نگهداری آن آسان باشد. ویژگی‌هایی مانند فیلترهای قابل تعویض آسان و دسترسی راحت به قطعات داخلی می‌تواند زمان و هزینه نگهداری را کاهش دهد.

با رعایت این نکات، می‌توانید درایری مناسب و باکیفیت انتخاب کنید که نیازهای شما را به بهترین شکل برآورده کند و عملکرد بهینه‌ای داشته باشد.

مزایا و معایب درایر تبریدی چیست؟

درایرهای تبریدی مزایای زیادی دارند که شامل کاهش رطوبت هوا، افزایش عمر تجهیزات، و کاهش هزینه‌های نگهداری است. اما این دستگاه‌ها معایبی نیز دارند، مانند نیاز به مصرف برق بالا و نیاز به نگهداری منظم. همچنین، هزینه اولیه خرید این دستگاه‌ها نیز ممکن است بالا باشد.

راهنمای خرید درایر تبریدی

راهنمای خرید درایر تبریدی شامل مراحلی است که شما را در انتخاب بهترین دستگاه برای نیازهای خود یاری می‌کند. این مراحل شامل بررسی نیازهای خود، مقایسه مشخصات فنی، بررسی برندهای معتبر، و مشاوره با کارشناسان فنی است.

محاسبه ظرفیت درایر تبریدی

محاسبه ظرفیت درایر تبریدی بر اساس حجم هوای فشرده و میزان رطوبت موجود در هوا انجام می‌شود. این محاسبه به شما کمک می‌کند تا دستگاهی با ظرفیت مناسب برای سیستم هوای فشرده خود انتخاب کنید.

فاکتور مهم محاسبه درایر تبریدی

فاکتورهای مهم در محاسبه ظرفیت درایر تبریدی شامل حجم هوای فشرده، دمای محیط، میزان رطوبت هوا، و فشار عملیاتی سیستم است. این فاکتورها تعیین کننده ظرفیت و نوع درایر مناسب برای سیستم شما هستند.

مکان مناسب برای نصب درایر تبریدی

• درایر تبریدی باید در محیطی بسته و به دور از تابش مستقیم آفتاب قرار بگیرد.
• دمای محیطی مناسب برای درایر تبریدی باید بین 3 تا 40 درجه سانتی گراد باشد و وسایل سرمایشی و گرمایشی در محیط آن فعال نباشد.
• محیط باید کاملا تمییز و عاری از ذرات گرد و غبار باشد.
•  اطراف درایر باید 1 متر فضای خالی وجود داشته باشد تا در صورت نیاز به تعمیر یا نگهداری درایر، دچار مشکل نشویم.
•  یک شلنگ منعطف باید در ورودی و خروجی درایر قرار گیرد تا از انتقال ارتعاشات کمپرسور به درایر جلوگیری شود.
•  آب خارج شده از درایر، نباید در اتاق تاسیسات رها شود چرا که محیط را خیس و آلوده می کند. بهتر است این آب خارج شده، با کمک لوله کشی به خارج از محیط تاسیسات هدایت شود.
• شیر بای پس و شیرهای ایزوله باید در مسیر ورودی و خروجی درایر نصب شوند تا در صورت نیاز به تعمیر یا خاموش کردن درایر، از طریق شیر بای پس و شیرهای ایزوله، سیستم به تولید هوا ادامه دهد.



فاکتورهای اصلاحی؛ مهم ترین مساله در درایرهای تبریدی

خشک کن های هوای فشرده معمولاً برای رسیدن به یک سطح رطوبت خاص (مثلاً نقطه شبنم فشار 40 درجه فارنهایت) برای حجم معینی از جریان هوا (cfm) درجه بندی می شوند. این درجه بندی معمولاً بر اساس مجموعه ای از شرایط استاندارد (100 psig، دمای ورودی 100 درجه فارنهایت و دمای محیط 100 درجه فارنهایت) است.

هنگام تعیین اندازه خشک کن، مهم است که بدانیم دما و فشار چگونه بر محتوای آب موجود در هوا تأثیر می گذارد. محتوای بخار آب هوا به طور مستقیم با دما تغییر می کند – اگر دما افزایش یابد، توانایی هوا برای نگهداری آب افزایش می یابد. به عنوان یک قاعده کلی، هر 20 درجه فارنهایت افزایش دمای هوای ورودی ممکن است بار آب در خشک کن را دو برابر کند. فشار برعکس است. میزان بخار آب هوا بر حسب فشار برعکس تغییر می‌کند – اگر فشار افزایش یابد، رطوبت را به بیرون می‌برد. به دلیل این دو رابطه، خشک‌کن‌های هوای فشرده دارای فاکتورهای اصلاحی (تامین شده توسط سازنده) هستند تا به تعیین میزان هوای واقعی یک خشک‌کن برای شرایط خاص کمک کنند.

جدول ضرائب تصحیح برای انتخاب مدل درایر

مثالی برای انتخاب خشک کن مناسب

به عنوان مثال اگر ظرفیت کمپرسور موجود در کارخانه شما در فشار 6 بار و دمای 30 درجه سانتیگراد 200 متر مکعب در ساعت باشد و دمای هوای فشرده شده به هنگام ورود به درایر 40 درجه سانتی گراد باشد طرز صحیح انتخاب مدل دقیق درایر صنعتی شما به صورت زیر می باشد:

200 / 0.94 / 0.92 / 0.98 = 236 متر مکعب در ساعت

مهم ترین عواملی که قبل از خرید درایر تبریدی باید به آنها دقت کنید

 دمای محیط درایر تبریدی

توجه داشته باشید که محل قرارگیری کمپرسورها و خشک کن ها می تواند تفاوت زیادی در عملکرد خشک کن ایجاد کند. دمای محیطی که درایر در آن قرار دارد نباید خیلی گرم یا خیلی سرد باشد. اگر اتاق کمپرسور گرم است، برای افزایش کارایی آن، خشک کن را به مکانی خنک تر منتقل کنید.

اندازه درایر تبریدی

یک خشک کن کوچک می تواند منجر به پایین آمدن کیفیت هوا شود، از طرفی یک خشک کن بسیار بزرگ می تواند برق را هدر دهد و هزینه خریدش نیز بیشتر است. بهتر است قبل از خرید، از اندازه مناسب درایر خود مطمئن شوید. اگر مطمئن نیستید اندازه درایر شما درست است، از مشاوره رایگان متخصصان بهسان بهره مند شوید.

فشار هوا

اگر خشک کن شما خیلی کوچک است، این می تواند منجر به کاهش قابل توجه فشار هوا شود، زیرا هوا برای عبور از آن مشکل خواهد داشت.

دمای ورودی

دمای ورودی باید بین 3 تا 45 درجه سانتی گراد باشد.

نحوه نگهداری از درایر تبریدی

نگهداری منظم و صحیح از درایر تبریدی می‌تواند به افزایش عمر مفید و کاهش هزینه‌های تعمیرات کمک کند. این نگهداری شامل بررسی و تمیز کردن فیلترها، بررسی سیستم‌های کنترلی، و اطمینان از عملکرد صحیح کمپرسور و کندانسور است.

شرایط نصب درایر تبریدی بعد از کمپرسور اسکرو

درایر تبریدی باید پس از کمپرسور اسکرو نصب شود تا بتواند رطوبت موجود در هوای فشرده را حذف کند. این نصب باید به گونه‌ای باشد که هوای فشرده ابتدا وارد درایر شود و سپس به سایر تجهیزات منتقل گردد.

انتخاب سایز مناسب درایر تبریدی برای کمپرسور

انتخاب سایز مناسب درایر تبریدی برای کمپرسور بستگی به ظرفیت هوای فشرده تولیدی و میزان رطوبت موجود در هوا دارد. سایز مناسب می‌تواند کارایی دستگاه را به حداکثر برساند و از بروز مشکلات ناشی از رطوبت جلوگیری کند.

سخن پایانی

درایرهای تبریدی با توجه به نقش حیاتی خود در سیستم‌های هوای فشرده، یکی از اجزای ضروری برای صنایع مختلف هستند. انتخاب و نگهداری صحیح این دستگاه‌ها می‌تواند به بهبود عملکرد و افزایش عمر مفید تجهیزات کمک کند. با توجه به نکات و اطلاعات ارائه شده در این مقاله، می‌توانید درایر مناسب برای نیازهای خود را انتخاب کرده و از مزایای آن بهره‌مند شوید.
