محل نصب کمپرسور؛ الزامات فنی و فضایی که نباید نادیده بگیرید

محل نصب کمپرسور یکی از عوامل مهم در عملکرد پایدار، طول عمر تجهیزات و هزینه نگهداری سیستم هوای فشرده است. انتخاب فضای نامناسب می تواند دسترسی برای تعمیرات را دشوار کند، انتقال لرزش به سازه را افزایش دهد و باعث تجمع گرما در اطراف دستگاه شود. همچنین، اگر برق رسانی، لوله کشی و تجهیزات جانبی از ابتدا به درستی طراحی نشوند، ممکن است در زمان بهره برداری با افت فشار، هزینه های اضافی یا توقف ناخواسته خط تولید مواجه شوید.

به همین دلیل، پیش از نصب کمپرسور اسکرو باید شرایط کف و فونداسیون، فضای سرویس، مسیر تهویه، دسترسی به تابلو برق و نحوه اتصال دستگاه به شبکه هوای فشرده بررسی شود. در این راهنما، مهم ترین الزامات نصب کمپرسور را به صورت کاربردی مرور می کنیم تا بتوانید پیش از راه اندازی، از مناسب بودن محل انتخابی اطمینان حاصل کنید.

۱. محل نصب کمپرسور باید چه ویژگی هایی داشته باشد؟

محل مناسب برای نصب کمپرسور باید علاوه بر فضای کافی، امکان بهره برداری ایمن، تهویه مناسب و دسترسی برای سرویس و تعمیرات را فراهم کند. انتخاب یک گوشه خالی در کارخانه، بدون بررسی این موارد، ممکن است در آینده مشکلات متعددی ایجاد کند.

مهم ترین ویژگی های محل نصب عبارتند از:

• کف صاف، مقاوم و متناسب با وزن دستگاه
• فضای کافی برای دسترسی به بخش های سرویس و تعمیرات
• امکان ورود هوای تازه و خروج هوای گرم
• دسترسی ایمن به برق و تابلو کنترل
• مسیر مناسب برای لوله کشی هوای فشرده
• امکان نصب درایر، فیلتر و تجهیزات جانبی
• فاصله مناسب از منابع گرد و غبار، رطوبت و آلودگی
• امکان جابه جایی قطعات در زمان تعمیرات اساسی

این موارد باید با توجه به مدل کمپرسور، ظرفیت دستگاه، شرایط محل و دستورالعمل سازنده بررسی شوند.

۲. الزامات کف و فونداسیون کمپرسور

کف محل نصب باید توان تحمل وزن کمپرسور و تجهیزات جانبی آن را داشته باشد. سطح ناهموار یا ضعیف می تواند باعث توزیع نامناسب وزن، افزایش لرزش یا ایجاد مشکل در نصب و تراز دستگاه شود.

آیا کمپرسور به فونداسیون بتنی مجزا نیاز دارد؟

پاسخ به نوع کمپرسور، وزن، ظرفیت، سرعت کارکرد و توصیه سازنده بستگی دارد. بسیاری از کمپرسورهای اسکرو پکیج شده روی کف صنعتی مناسب نصب می شوند؛ بنابراین، اجرای فونداسیون مجزا برای همه مدل ها الزامی نیست.

برای دستگاه های بزرگ یا پروژه هایی که بار و لرزش قابل توجهی دارند، بررسی مهندسی کف و فونداسیون اهمیت بیشتری پیدا می کند.

پیش از نصب، این موارد را بررسی کنید:

• سطح نصب صاف و پایدار باشد.
• ظرفیت تحمل بار کف با وزن دستگاه و تجهیزات جانبی تناسب داشته باشد.
• امکان تراز کردن دستگاه وجود داشته باشد.
• اطراف پایه ها فضای کافی برای بازرسی و نظافت باقی بماند.
• در صورت نیاز، از پایه یا لرزه گیر مورد تایید سازنده استفاده شود.

آیا استفاده از پد ضد لرزش ضروری است؟

پد ضد لرزش یا لرزه گیر می تواند انتقال لرزش به سازه را کاهش دهد؛ اما استفاده از آن باید با طراحی پایه های دستگاه و توصیه سازنده هماهنگ باشد. انتخاب نامناسب لرزه گیر ممکن است پایداری دستگاه را کاهش دهد یا عملکرد آن را تحت تاثیر قرار دهد.

۳. فضای نصب کمپرسور اسکرو چقدر باید باشد؟

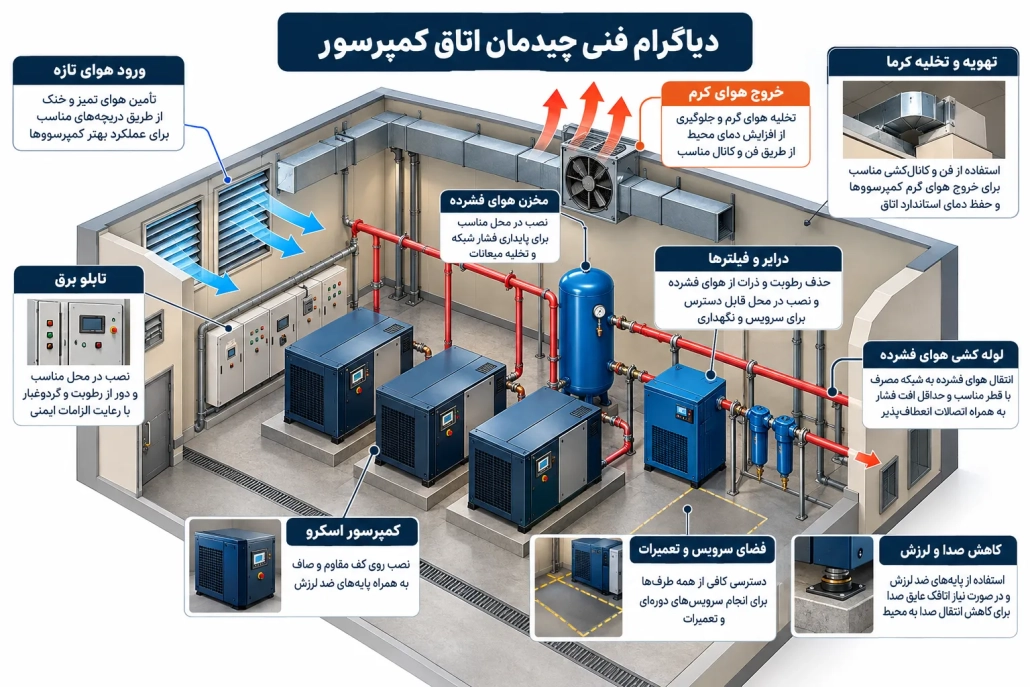

یکی از اشتباهات رایج در طراحی کمپرسورخانه، در نظر گرفتن فقط ابعاد خود دستگاه است. کمپرسور علاوه بر فضای قرارگیری، به فضای کافی برای باز شدن درب های سرویس، تعویض فیلتر و روغن، بازرسی قطعات و تعمیرات احتمالی نیاز دارد.

فضای مورد نیاز باید از روی نقشه نصب و دفترچه راهنمای همان مدل تعیین شود. برای تمام کمپرسورها نمی توان یک فاصله ثابت و یکسان از دیوار در نظر گرفت.

چه بخش هایی باید فضای دسترسی داشته باشند؟

• درب های دسترسی به فیلترها و قطعات مصرفی
• بخش های مورد نیاز برای تعویض روغن
• مسیر دسترسی تکنسین برای بازرسی دستگاه
• فضای لازم برای باز کردن قطعات بزرگ در تعمیرات اساسی
• مسیر ورود و خروج تجهیزات هنگام نصب یا تعویض کمپرسور

اگر چند دستگاه در یک کمپرسورخانه نصب می شوند، فاصله میان آنها باید به گونه ای باشد که تعمیر یک دستگاه، دسترسی به دستگاه دیگر را محدود نکند.

۴. تهویه و خروج هوای گرم در کمپرسورخانه

کمپرسور هنگام کار گرمای قابل توجهی تولید می کند. اگر هوای گرم در فضای نصب جمع شود یا دوباره وارد مسیر خنک کاری دستگاه شود، دمای کاری کمپرسور افزایش پیدا می کند و احتمال هشدار حرارتی یا توقف دستگاه بیشتر می شود.

به همین دلیل، طراحی مسیر ورود هوای تازه و خروج هوای گرم باید از ابتدا در نظر گرفته شود.

نکات مهم در طراحی تهویه عبارتند از:

• مسیر ورود هوای تازه مسدود نباشد.
• هوای گرم از فضای کمپرسورخانه خارج شود.
• هوای خروجی دوباره به ورودی خنک کاری بازنگردد.
• مسیر جریان هوا با دیوار، تجهیزات یا انبار کردن وسایل مسدود نشود.
• ظرفیت تهویه با میزان گرمای تولیدی تجهیزات تناسب داشته باشد.

در کمپرسورخانه های چند دستگاهی، مجموع گرمای تولیدی اهمیت زیادی دارد و ممکن است به طراحی اختصاصی کانال یا سیستم تخلیه هوا نیاز باشد.

برای اطلاعات بیشتر درباره دما، رطوبت و شرایط آب و هوایی مناسب، مقاله «شرایط محیطی کمپرسور هوای فشرده» را نیز مطالعه کنید.

۵. الزامات برق و تابلو کنترل کمپرسور

کمپرسورهای صنعتی به برق رسانی متناسب با مشخصات فنی دستگاه نیاز دارند. انتخاب کابل، تجهیزات حفاظتی و روش اتصال باید بر اساس توان، جریان نامی، شرایط راه اندازی و الزامات ایمنی انجام شود.

پیش از نصب، موارد زیر را بررسی کنید:

• ظرفیت برق موجود با نیاز دستگاه تناسب داشته باشد.
• کابل و تجهیزات حفاظتی مطابق مشخصات سازنده انتخاب شوند.
• اتصال زمین و حفاظت الکتریکی به شکل صحیح اجرا شود.
• تابلو کنترل در محل قابل دسترس و مناسب نصب شود.
• مسیر کابل کشی از آسیب مکانیکی و شرایط نامناسب محیطی محافظت شود.
• کلید قطع اضطراری و تجهیزات ایمنی مطابق طراحی دستگاه در دسترس باشند.

اجرای برق رسانی باید توسط متخصص واجد صلاحیت انجام شود. استفاده از کابل یا تجهیزات حفاظتی نامناسب می تواند باعث اختلال در عملکرد یا ایجاد خطر ایمنی شود.

۶. طراحی صحیح لوله کشی خروجی هوای فشرده

لوله کشی نامناسب ممکن است افت فشار، نشتی، انتقال لرزش یا دشواری تعمیرات را به دنبال داشته باشد. بنابراین، مسیر خروجی کمپرسور باید با توجه به ظرفیت دستگاه، فشار کاری، طول مسیر و میزان مصرف هوا طراحی شود.

قطر لوله خروجی چگونه انتخاب می شود؟

قطر لوله باید با دبی هوای عبوری و افت فشار مجاز تناسب داشته باشد. انتخاب لوله صرفا بر اساس قطر اتصال خروجی کمپرسور کافی نیست؛ زیرا طول مسیر، تعداد زانویی ها، شیرها و تجهیزات جانبی نیز بر افت فشار تاثیر می گذارند.

چرا اتصال انعطاف پذیر اهمیت دارد؟

در برخی نصب ها، اتصال انعطاف پذیر مناسب می تواند انتقال لرزش از کمپرسور به شبکه لوله کشی را کاهش دهد. این اتصال باید برای فشار، دما و شرایط کاری سیستم طراحی شده باشد.

همچنین لازم است مسیر لوله کشی امکان تخلیه و مدیریت میعانات را فراهم کند. شیب لوله و محل تخلیه باید متناسب با طراحی شبکه باشد و نباید باعث جمع شدن آب در بخش های نامناسب شود.

۷. محل نصب درایر و فیلترهای هوای فشرده

درایر و فیلترها از تجهیزات مهم در بسیاری از سیستم های هوای فشرده هستند. محل نصب آنها باید به گونه ای انتخاب شود که دسترسی برای سرویس، تعویض فیلتر و تخلیه میعانات فراهم باشد.

در زمان طراحی محل تجهیزات جانبی، این موارد را در نظر بگیرید:

• ترتیب تجهیزات مطابق طراحی سیستم و دستورالعمل سازنده باشد.
• فضای کافی برای تعویض فیلترها و سرویس درایر وجود داشته باشد.
• مسیر تخلیه میعانات به شکل مناسب طراحی شود.
• افت فشار تجهیزات جانبی در محاسبات شبکه لحاظ شود.
• شرایط دما و تهویه مورد نیاز درایر رعایت شود.

چیدمان نهایی به نوع درایر، کیفیت هوای مورد نیاز و ساختار سیستم وابسته است؛ بنابراین نباید برای همه پروژه ها یک آرایش ثابت در نظر گرفت.

۸. چگونه صدای کمپرسور و انتقال لرزش را کاهش دهیم؟

صدای کمپرسور می تواند برای کارکنان و بخش های اداری مجاور مزاحمت ایجاد کند. همچنین انتقال لرزش به سازه ممکن است بر آسایش محیط کار و برخی تجهیزات اطراف تاثیر بگذارد.

برای کاهش این مشکلات می توان اقدامات زیر را بررسی کرد:

• نصب دستگاه در محل مناسب و دور از فضاهای حساس به صدا
• استفاده از لرزه گیر متناسب با طراحی دستگاه
• جلوگیری از اتصال نامناسب لوله ها به سازه
• بررسی وضعیت پایه ها و اتصالات
• استفاده از محفظه یا اتاقک آکوستیک در صورت نیاز
• حفظ تهویه مناسب در صورت اجرای عایق صوتی

محصور کردن کمپرسور بدون طراحی مسیر تهویه مناسب توصیه نمی شود؛ زیرا ممکن است باعث تجمع گرما و افزایش دمای کاری دستگاه شود.

۹. جدول مقایسه الزامات محل نصب کمپرسور

۱۰. چک لیست نهایی پیش از نصب کمپرسور

پیش از راه اندازی، این موارد را بررسی کنید:

• کف محل نصب صاف و مقاوم است.
• وضعیت فونداسیون با مشخصات دستگاه تطبیق داده شده است.
• فضای سرویس و تعمیرات کافی است.
• مسیر ورود هوای تازه و خروج هوای گرم مشخص شده است.
• برق رسانی و تجهیزات حفاظتی بررسی شده اند.
• لوله کشی خروجی متناسب با دبی و فشار طراحی شده است.
• محل نصب درایر و فیلترها مشخص است.
• تخلیه میعانات به شکل مناسب طراحی شده است.
• تمهیدات کاهش صدا و لرزش در صورت نیاز در نظر گرفته شده اند.
• شرایط محیطی محل نیز بررسی شده است.

جمع بندی

محل نصب کمپرسور باید از نظر کف و فونداسیون، فضای سرویس، تهویه، برق رسانی، لوله کشی و تجهیزات جانبی به درستی طراحی شود. انتخاب محل مناسب تنها به پیدا کردن فضای خالی محدود نیست؛ بلکه باید شرایط بهره برداری و نیازهای تعمیراتی دستگاه نیز در نظر گرفته شوند.

رعایت این اصول می تواند دسترسی برای سرویس را آسان تر کند، احتمال بروز مشکلات ناشی از نصب نامناسب را کاهش دهد و به عملکرد پایدار سیستم هوای فشرده کمک کند.

شرکت بهسان ایر با ارائه کمپرسورهای هوای فشرده و تجهیزات مرتبط، می تواند در بررسی نیازهای پروژه و انتخاب تجهیزات متناسب با شرایط بهره برداری به شما کمک کند. پیش از خرید یا نصب، مشخصات دستگاه و الزامات محل را با کارشناسان فنی تطبیق دهید.

سوالات متداول

آیا همه کمپرسورهای اسکرو به فونداسیون بتنی مجزا نیاز دارند؟

خیر. نیاز به فونداسیون مجزا به وزن، ظرفیت، طراحی پایه ها، شرایط کف و دستورالعمل سازنده بستگی دارد. بسیاری از مدل های پکیج شده روی کف صنعتی مناسب نصب می شوند؛ اما برای دستگاه های بزرگ یا شرایط خاص، بررسی مهندسی ضروری است.

چقدر فضا برای نصب کمپرسور لازم است؟

ابعاد مورد نیاز به مدل کمپرسور و فضای لازم برای باز شدن درب های سرویس، تعویض فیلترها و انجام تعمیرات بستگی دارد. فاصله های دقیق باید از نقشه نصب و دفترچه راهنمای سازنده استخراج شوند.

آیا می توان کمپرسور را در اتاقی کوچک نصب کرد؟

فقط در صورتی که فضای کافی برای سرویس، تهویه مناسب، دسترسی ایمن و نصب تجهیزات جانبی وجود داشته باشد. اتاق کوچک و بدون گردش هوای مناسب می تواند باعث افزایش دمای کاری و دشواری تعمیرات شود.

آیا اتصال انعطاف پذیر در خروجی کمپرسور ضروری است؟

در بسیاری از طراحی ها، اتصال انعطاف پذیر مناسب به کاهش انتقال لرزش به شبکه لوله کشی کمک می کند؛ اما انتخاب و نحوه نصب آن باید با فشار کاری، دما و دستورالعمل سازنده سازگار باشد.

درایر و فیلتر را کجا نصب کنیم؟

محل نصب باید با ترتیب تجهیزات در طراحی سیستم هماهنگ باشد و فضای کافی برای سرویس، تعویض فیلتر و تخلیه میعانات داشته باشد. شرایط محیطی مجاز برای هر تجهیز نیز باید رعایت شود.

آیا نصب کمپرسور در نزدیکی بخش اداری مناسب است؟

در صورت امکان بهتر است محل نصب از فضاهای حساس به صدا فاصله داشته باشد. اگر چنین امکانی وجود ندارد، باید راهکارهای کنترل صدا و لرزش با حفظ تهویه مناسب بررسی شوند.
